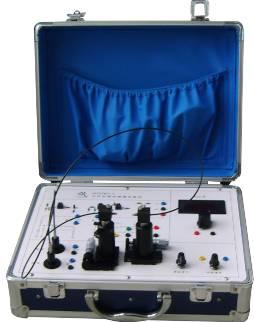

光纖數值孔徑測試實驗儀GCGXNA-B

一、產品簡介
GCGXNA-B型光纖數值孔徑測試實驗儀通過對光纖的數值孔徑進行測量，熟悉光纖的結構特點及光纖數值孔徑的定義，掌握數值孔徑的測量原理，熟悉光路調整方法。
本實驗儀還可以通過增加選配器件，完成反射式和對射式光纖位移傳感器實驗，重點研究光纖位移傳感器的工作原理及其應用電路設計。

二、教學目的
1、了解并熟悉光纖的結構特點及光纖數值孔徑的定義
2、了解并掌握用遠場法測量光纖數值孔徑的方法
3、了解并掌握光纖位移傳感器測量位移的原理及方法（需要選配件）

三、儀器功能
1、光纖位移光學系統組裝調試實驗
2、發光二極管驅動及探測器接收實驗
3、光纖位移傳感器輸出信號處理實驗
4、光纖位移傳感器輸出信號誤差補償實驗
5、光纖位移傳感器測距原理實驗
6、利用反射式光纖位移傳感器測量出光強隨位移變化的函數關系
7、利用對射式光纖位移傳感器測量出光強隨位移變化的函數關系
8、光纖數值孔徑測量實驗
9、實驗誤差測量

四、實驗配置
數值孔徑測試實驗儀、對射式光纖、準三維平移臺、實驗講義、測試報告等
