ESA 方法應用舉例：
1. 轉子斷條：

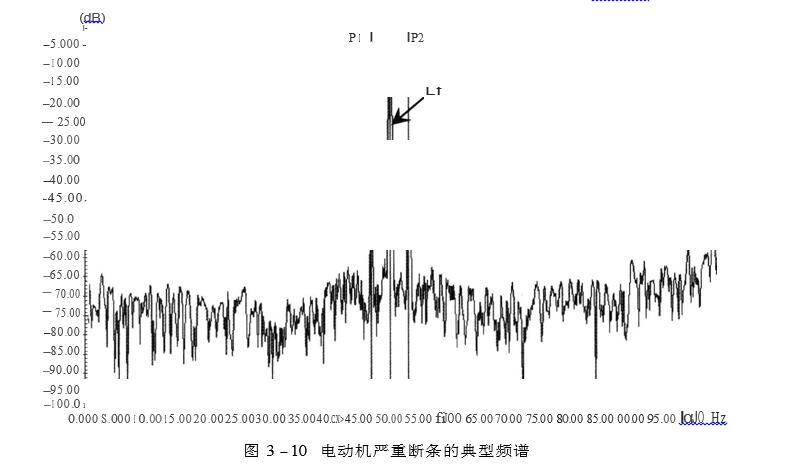

在電流特征中，電動機極通過頻率 PPF （轉差頻率 ×電極數）表現為工頻 FL ( 50Hz )的邊帶，在 FL± PPF 處可看到峰值〈如圖3 - 10 所示電動機嚴重?cái)鄺l的典型頻譜〉

工頻峰值和極通過頻率邊帶峰值的幅值差是轉子條健康的狀態指標。研究表明這個差大于 60dB 指示轉子條狀態為優。
隨著轉子條的劣化（即存在高阻接點或裂紋開始產生），轉子阻抗升高，從而 PPF電流升高，導致電流頻譜的 PPF峰值增加。48dB 的差值指示高阻接點的存在，35dB將指示多個斷條發生，大部分情況是處于期間某個狀態，其嚴重性等級按表3 -20 評估。

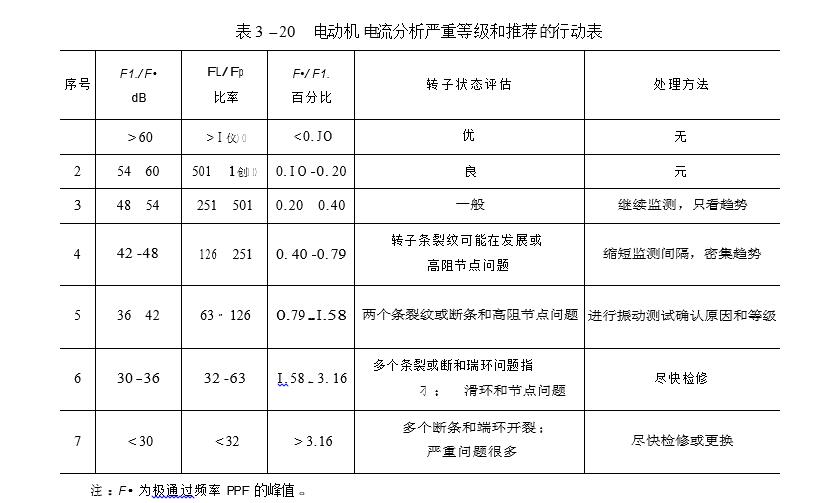

電動機 電流分析嚴重等級和推薦的行動表

電動機 電流分析嚴重等級和推薦的行動表

2. 定子機械故障：
繞組松動損壞線圈的絕緣，侵蝕線圈導線的絕緣漆，導致電暈發生，從而破壞電動機絕緣；鐵芯損壞導致砂鋼片短路，引起局部渦流和發熱，也會損壞電動機絕緣。
下面舉一個國外電動機定子故障的實例，需要注意的是，由于國外交流電頻率同國內不同，因此實例中的工頻 FL 并不是 50Hz ，而是 60Hz。
一臺功率為 800 馬力的電動機，額定轉速 1785r/ min ，轉子條數為 58 ，定子槽數 72。如圖3 - 11 所示。

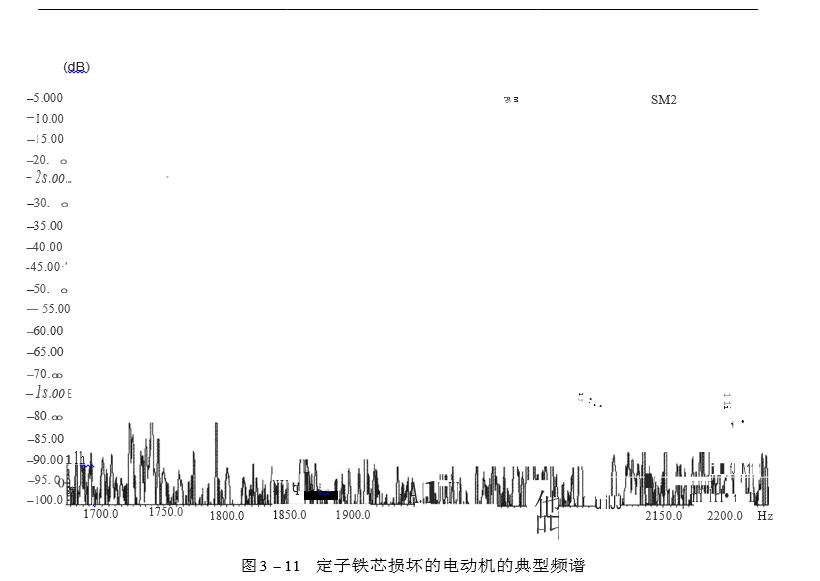

定子鐵芯損壞的電動機的典型頻譜圖

SM1 和 SM2 是由于電動機繞組線圈松動所導致的電流峰值。通過測量發現，峰值接近78dB。定子機械故障頻率為 RS （轉頻） ×定子槽數 ± FL ’即28. 793Hz ( 1727. 6r/min ） ×72 土60Hz = 2013. 1/2133. l Hz 0。
3. 靜態偏心：
靜態偏心是定、轉子氣隙不均衡的現象，一般由柔性基礎，軸承松動或滑動軸承氣隙調整不當引起。在電流頻譜中它表現為轉子條通過頻率（轉子條數 x 轉速）的工頻 ( FL ）邊帶。
靜態偏心＝RB （轉子條數） ×RS （轉速）土 nFL , n 為奇數。
