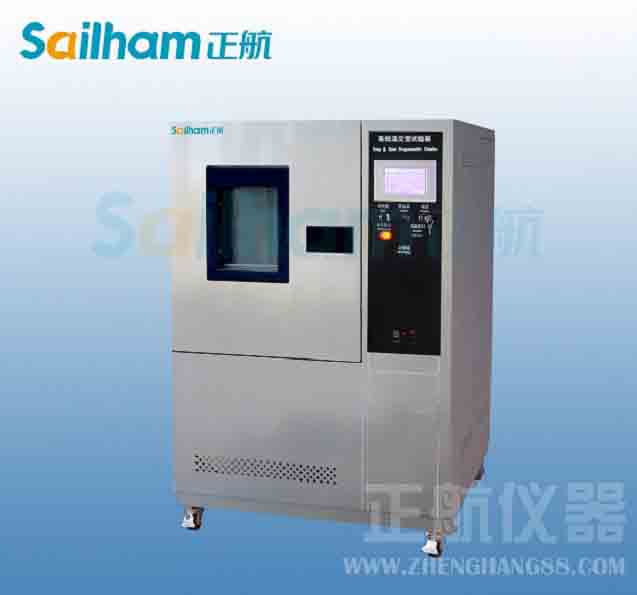

快速溫變試驗箱控制電路
▲、該機的控制電路以四與非門電路TC4011BP (Q801)、四電壓比較器 TA75339P (Q802)為核心構成。
快速溫變試驗箱芯片簡介
▲、TA75339P (與LM339相同）內設4個完全相同的電壓比較器，采用差分輸入方式。它 有DIP-14雙列直插14腳和SOP-14 (SMP)兩種封裝形式，它的實物外形和內部構成如圖9-28 所示，
▲、TC4011BP內設4個二輸入與非門電路。它的邏輯關系是兩個輸入端輸入的信號為高電 平時，輸出端輸出的信號為低電平，否則輸出端輸出的信號為髙電平。 (2)制冷控制
▲、制冷控制電路由冷藏室傳感器（負溫度系數熱敏電阻）RT1、四與非門電 路Q801、電壓比較器Q802、放大管Q811、繼電器RY01等元器件構成。在該電路中，Q801 內的兩個與非門電路組成了 RS觸發器。①腳為觸發端S,⑥腳為觸發端R，③腳為輸出端Q。
輸入端和輸出端的邏輯關系如表9-6所示。
▲、快速溫變試驗箱剛通電時，因冷藏室的溫度較髙.所以冷藏室傳感器RT1的阻值較小，6.8V電壓 通過RT1與R806取樣、C801濾波產生的電壓超過4V。該電壓一路加到Q802的④腳，與⑤ 腳輸入的4V基準電壓比較后使Q802的②腳輸出低電平觸發電壓；另一路加到Q802的⑦腳， 與⑥腳輸入的1.6〜2.2V溫度調整電壓比較后使Q802的①腳輸出髙電平觸發電壓。Q802的 ⑤腳輸入的4V基準電壓由6.8V電壓通過R801、R802分壓獲得。
▲、Q802輸出的兩個觸發電壓通過C802、C803濾波后加到Q801的①腳（S端）、⑥腳（R 端)，通過表94可知，此時Q801的③腳(Q端)輸出高電平信號。該電壓經R805、R8I3 限流，加到Q811的B極使它導通.繼電器RY01的線餓有電流流過，RYO丨內的觸點吸合， 接通壓縮機的供電回路，啟動壓縮機運轉，開始制冷。隨著制冷時間的延長.冷凍室、冷藏 室的溫度開始下降。當冷藏室的溫度達到要求后，冷藏室傳感器RT1的阻值增大，使6.8V 電壓通過RTl、R806分壓產生的電壓低于1.6〜2.2V后，Q802的②腳輸出髙電平電壓，Q802 的①腳輸出低電平電壓，通過表9«6可知，此時Q801的③腳（Q端）輸出低電平電壓，使 Q8U截止，切斷繼電器RY01線圈的供電回路，RY01內的觸點釋放，壓縮機因沒有供電而 停止運轉.制冷工作結束。
▲、D802是用于保護放大管Q811的耕位二極管。Q81丨截止后，RYO丨的線圈將在Q811的 C極上產生較髙的反峰電15,該電伍通過D802泄放到14V電源，避免了 Q8U過壓損壞。
快速溫變試驗箱溫度設置
▲、電位器R124用于冷藏室的溫度調節。6.8V電壓經R121、R123、電位器 R124分壓產生的丨.6〜2.2V的基準電壓，加到Q802的⑥腳，調整R124使Q802的⑥腳輸入 的電壓升高時，ffi縮機運行時間縮短，冷藏室溫度升髙：反之，⑥腳輸入的電壓低時，冷藏 室的溫度下降。
